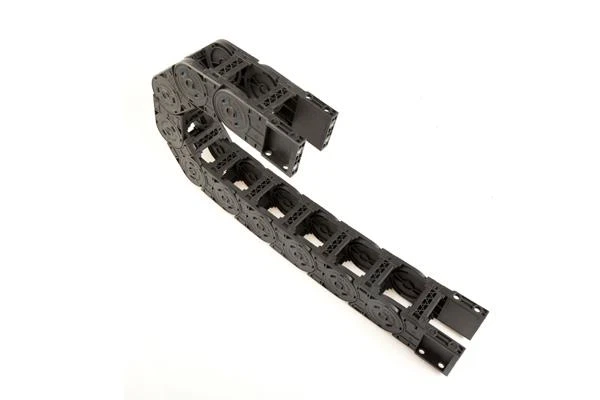

Vettore di cavo a catena di resistenza esterna semi chiusa
La catena DARG nota anche come catene di trascinamento, catene di energia o catene via cavo a seconda del produttore, sono guide progettate per circondare e guidare cavi elettrici flessibili e tubi idraulici o pneumatici collegati a macchinari automatizzati in movimento. Riducono l'usura e lo stress sui cavi e sui tubi, prevengono l'entanglement e migliorano la sicurezza degli operatori.
Applicazione
La catena di trascinamento viene utilizzata ovunque si verifica l'automazione in movimento che coinvolge il trasferimento di energia, dati, liquidi o gas. Esempi includono macchine utensili, gru, lavaggi per auto, attrezzature mediche e di laboratorio, depositi automatici, carrelli elevatori, robot industriali, piattaforme petrolifere offshore e tecnologia del palcoscenico.
Micro D.T WFZ.G15 Fe Series-Semi chiuso esterno aperto
Direzione del movimento
Curva della lunghezza dell'alto
1. Altezza interna
Adatto per cavo ＜∮13 mm
2. Lunghezza dell'installazione
Verticale up = max1.1m
Verticale giù ＝ max5.5m
Esecuzione laterale ＝ Max0,5 m
3. Catena di trascinamento dei parametri
- lunghezza della catena [l = s/2+k] lunghezza dell'installazione della catena, s = distanza di viaggio, k = lunghezza di flessione
- patch =28
- link per metro =36
Modello | Altezza interna | Larghezza interna | Altezza esterna | Larghezza esterna | Raggio di piegatura |
D.T WFZ.G15..K15-FE |
15
|
15
|
22
| 25 | 38 48 |
D.T WFZ.G15.K20-FE | 20 | 30 | |||
D.T WFZ.G15.K30-FE | 30 |
40
| |||
D.T WFZ.G15.K40-FE | 40 | 50 | |||
D.T WFZ.G15.K50-FE | 50 | 60 |
R | 18 | 28 | 38 |
H | 78 | 98 | 118 |
D | 63 | 73 | 83 |
K | 150 | 175 | 225 |
4. Parametro del giunto
Modello | Specifiche | A | B | C | D | E |
D.T15.15.JLY.JLG | 15*15 |
11
8 | 8 | 38 | 4*7L | 21 |
D.T15.20.JLY.JLG | 15*20 | |||||
D.T15.30.JLY.JLG | 15*30 | |||||
D.T15.40.JLY.JLG | 15*40 | |||||
D.T15.50.JLY.JLG | 15*50 |
5. 15 serie serie
1. D.T15.15.JLY.JLG
2. D.T15.20.JLY.JLG
3. D.T15.30.JLY.JLG
4. D.T15.40.JLY.JLG
5. D.T15.50.JLY.JLG
