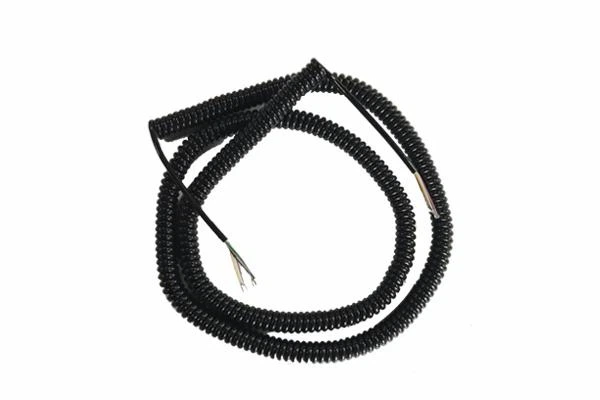

Filo del cavo a spirale
Alta potenza di ripristino, un aspetto eccellente e in particolare una lunga durata, ampiamente utilizzata nei macchinari per strumenti e nella macchina da costruzione.
Materiale
Conduttore: filo di rame morbido
Isolamento: PE
Giacca: TPU
Colore della guaina: nero, luce
Avvolgimento: tessuto non tessuto
Riempimento: striscia in PVC
Filo del cavo a spirale | Produttore di cavi a spirale |
Caratteristiche
Resistenza all'invecchiamento, alta resistenza alla trazione, buona elasticità e flessibilità, resistenza all'olio
Parametri tecnici
Core/sezione core: 6*0,25 mm 2
Diametro esterno a spirale: 19 ± 2,0 mm
Lunghezza della bobina a spirale l = 600 ± 20 mm
Ogni lunghezza di fine = L1 = L2 = 150 ± 20 mm
Direzione: cablaggio giusto
Colore filo del nucleo: personalizzabile
Resistenza DC MAX.Conductor a 20 ℃ (ω/km): 78Ω/km
Resistenza alla trazione ≧ 1,5 kg/mm 2 (isolamento), ≧ 2,5 kg/mm 2 (guaina)
Allungamento a rottura ≧ 200%(isolamento), ≧ 300%(guaina)
Applicazione
Strumento Macchina macchinaria e costruttiva
Manuale del prodotto
-Mame del prodotto: cavo a spirale
-Il Tensione: 300/300V
-Ferate di temperatura: 90 ℃
Standard: JB/T8734-2012, EN 50525-2-12: 2011
Articolo | Valore | |
Conduttore | materiale | rame morbido |
Sezione | 0.25mm 2 | |
struttura | 31/0,1 ± 0,03 mm | |
Diametro esterno | 0.65mm | |
Isolamento | materiale | PE |
Il punto di spessore più sottile | 0.275mm | |
Spessore standard | 0.25mm | |
Diametro esterno | 1,2 ± 0,1 mm | |
Cavo | direzione | Cablaggio giusto |
riempimento | Striscia in PVC | |
avvolgere | tessuto non tessuto | |
Esterno | 3,6 ± 0,1 mm | |
Articolo | Valore | |
Scudo | materiale | / |
scudo filo | / | |
istruzioni | / | |
densità | / | |
Guaina | materiale | TPU |
Il punto di spessore più sottile | 0.8mm | |
spessore standard | 0.58mm | |
Diametro esterno | 5,4 ± 0,2 mm | |
Spirale | Diametro esterno | 19 ± 2,0 mm |
cavo a spirale | 600 ± 20 mm | |
inizio | 160 ± 20 mm | |
Fine （L2） | 150 ± 20 mm | |
Articolo | Valore | ||
La più grande resistenza DC del conduttore (20 ℃) | 78Ω/km | ||
Test VoltageAc | 1000V/5min | ||
Articolo di prova | Isolamento | Guaina | |
Prima dell'invecchiamento | resistenza alla trazione | ≧ 1,5 kg/mm 2 | ≧ 2,5 kg/mm 2 |
rompere l'allungamento | ≧200% | ≧300% | |
Condizione di invecchiamento | 110 ± 2 ℃ x168h | ||
Dopo l'invecchiamento | tasso di cambio di resistenza alla trazione | ≧ 70% del valore originale | ≧ 65% del valore originale |
rompere il tasso di cambio di allungamento | ≧ 70% del valore originale | ≧ 65% del valore originale | |
Test di combustione | VW-1, FT1 | ||
Sezione | Cavo a spirale |
Colore filo core: bianco, verde, marrone, nero, giallo, rosa
Colore del cavo: nero
Stampa: nessuno
