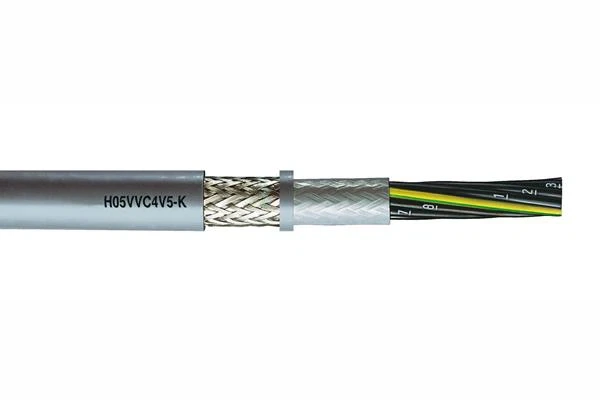

H05VVC4V5-K
العزل: PVC T12 ، بعد DIN VDE 0281 جزء 1
سترة داخلية: سترة PVC TM2 الداخلية ، بعد جزء DIN VDE 0281 1
العزل: PVC T12 ، بعد DIN VDE 0281 جزء 1
سترة داخلية: سترة PVC TM2 الداخلية ، بعد جزء DIN VDE 0281 1
مادة
الموصل: الأسلاك النحاسية العارية الناعمة التي تقطعت بهم السبل بعد VDE-0295 من الفئة 5 ، IEC 60228 cl-5
العزل: PVC T12 ، بعد DIN VDE 0281 جزء 1
سترة داخلية: سترة PVC TM2 الداخلية ، بعد جزء DIN VDE 0281 1
الدرع: التدريع الجديلة النحاسية المعلبة ، تغطية أكثر من 80 ٪
سترة الخارجية: PVC
لون السترة الخارجية: أسود （Ral9005)
المعايير:
سمات
الامتثال لمعايير تنسيق الاتحاد الأوروبي
موصل متطرف ، زاوية ثني ناعمة صغيرة
يمكن أن تتحمل القوى الميكانيكية الخارجية ومقاومة التآكل
H05VVC4V5-K الحبال | H05VVC4V5-K الحبال | H05VVC4V5-K كابل |
المعلمات الفنية
الجهد المقدر: 300V/500V
اختبار الجهد: 2000 فولت
دائرة نصف قطر الانحناء الحد الأدنى: التثبيت الثابت: 5 × D D = قطر الكبل الخارجي
التثبيت المنقول: 10 × د
درجة حرارة التشغيل: التثبيت الثابت: -40 - +70 ℃
التثبيت المنقول: -5 - +70 ℃
مقاومة اللهب: مقاومة اللهب والاستيلاء الذاتي وفقًا لـ IEC60332-1
مقاومة العزل: 20 م/كم
المعلمة
الجزء رقم | النوى | موصل | العزل | سترة خارج | مقاومة الموصل في 20 ℃ كحد أقصى | وزن كجم/كم | |||
قسم مم 2 | سماكة مم | ديا مم | سماكة مم | ديا مم | عارية Ω/كم | معلب Ω/كم | |||
H05VVC4V5-K | 2 | 0.50 | 0.6 | 2.1 | 0.9 | 7.7 | 39.0 | 40.1 | 104.8 |
H05VVC4V5-K | 3 | 0.50 | 0.6 | 2.1 | 0.9 | 8.0 | 39.0 | 40.1 | 114.6 |
H05VVC4V5-K | 4 | 0.5 | 0.6 | 2.1 | 0.9 | 8.5 | 39.0 | 40.1 | 81.8 |
H05VVC4V5-K | 5 | 0.5 | 0.6 | 2.1 | 1.0 | 9.3 | 39.0 | 40.1 | 124.6 |
H05VVC4V5-K | 7 | 0.75 | 0.6 | 2.1 | 1.1 | 10.8 | 39.0 | 40.1 | 154.3 |
H05VVC4V5-K | 2 | 0.75 | 0.6 | 2.3 | 0.9 | 8.0 | 24.5 | 24.8 | 204.2 |
H05VVC4V5-K | 3 | 0.75 | 0.6 | 2.3 | 0.9 | 8.3 | 24.5 | 24.8 | 114.7 |
H05VVC4V5-K | 4 | 0.75 | 0.6 | 2.3 | 1.0 | 9.1 | 24.5 | 24.8 | 124.2 |
H05VVC4V5-K | 5 | 0.75 | 0.6 | 2.3 | 1.1 | 9.7 | 24.5 | 24.8 | 153.8 |
H05VVC4V5-K | 7 | 0.75 | 0.6 | 2.3 | 1.2 | 11.5 | 24.5 | 24.8 | 176.2 |
H05VVC4V5-K | 2 | 1.0 | 0.6 | 2.5 | 0.9 | 8.2 | 18.1 | 18.2 | 251.4 |
H05VVC4V5-K | 3 | 1.0 | 0.6 | 2.5 | 1.00 | 8.8 | 18.1 | 18.2 | 126.5 |
H05VVC4V5-K | 4 | 1.0 | 0.6 | 2.5 | 1.0 | 9.4 | 18.1 | 18.2 | 145.6 |
H05VVC4V5-K | 5 | 1.0 | 0.6 | 2.5 | 1.1 | 10.3 | 18.1 | 18.2 | 170.2 |
H05VVC4V5-K | 7 | 1.0 | 0.6 | 2.5 | 1.2 | 12.2 | 18.1 | 18.2 | 200.4 |
H05VVC4V5-K | 2 | 2.5 | 0.8 | 3.2 | 1.1 | 10.7 | 7.14 | 7.56 | 215.3 |
H05VVC4V5-K | 3 | 2.5 | 0.8 | 3.2 | 1.1 | 11.3 | 7.14 | 7.56 | 250.1 |
H05VVC4V5-K | 4 | 2.5 | 0.8 | 3.2 | 1.2 | 12.6 | 7.14 | 7.56 | 305.3 |
H05VVC4V5-K | 5 | 2.5 | 0.8 | 3.2 | 1.3 | 13.9 | 7.14 | 7.56 | 385.2 |
H05VVC4V5-K | 7 | 2.5 | 0.8 | 3.2 | 1.5 | 16.5 | 7.14 | 7.56 | 525.1 |
طلب
مناسبة للبيئة الجافة والرطبة ، ولكن لا يمكن استخدامها في الهواء الطلق. يتم استخدامها لدرع المحطات وكابلات الاتصال في التحكم والقياس والإشارة. درع مضفر من الأسلاك النحاسية خارج التداخل ، مثل المجال الكهرومغناطيسي والتردد الزائفة.
تستخدم ككابلات إشارة ونبض في النباتات الصناعية ، وأنظمة التحكم في الآلات والتحكم في العمليات.
