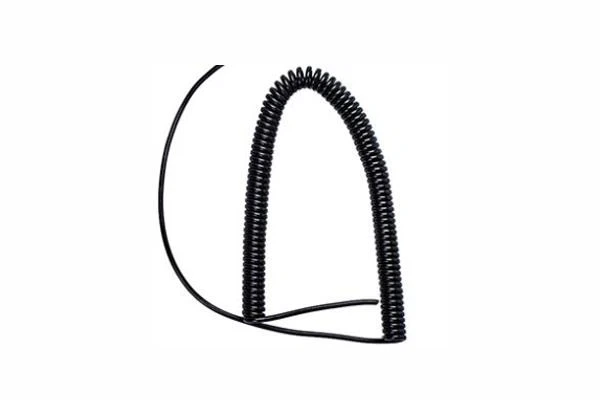

Cavo a spirale

Vari tipi di cavo a spirale, sia di serie che personalizzati, possono essere forniti dal cavo Fengy Shanghai in varie dimensioni AWG, valutazioni di tensione, composti, costruzioni di protezione e conteggi di conduttori. Il cavo Fengy Shanghai può anche raccomandare il cavo a spirale corretto per applicazioni specifiche.

Buone prestazioni di resistenza ad alta/bassa temperatura, alta resistenza, resistenza all'olio, resistenza all'abrasione, tenacità, resistenza all'acqua, resistenza all'invecchiamento, resistenza alle intemperie, nonché una resistenza all'umidità elevata, antivento, antibatterico, antimould, resistenza ai raggi UV e rispettosi dell'ambiente.

Materiale

Conduttore: filo di rame privo di ossigeno

Isolamento: PE

Giacca: TPU importato di alta qualità

Colore della guaina: nero

Riempimento: striscia in PVC

Avvolgimento: tessuto non tessuto

Cavo bobina

Fornitori di cavi bobina

Caratteristiche

Alta flessibilità, buona elasticità, resistenza al freddo, resistente all'olio, resistenza all'acqua e protezione ambientale

Parametri tecnici

Core/sezione core: 8*0,25 mm ²

Spirale OD = 23 ± 2 mm

L = potrebbe essere allungato a 2m

L1 = 200 ± 10 mm, L2 = 100 ± 10 mm

Resistenza DC MAX.Conductor a 20 ℃ (ω/km): 76Ω/km

Tensione di prova AC: 1000V/5min

Resistenza alla trazione ≧ 2,0 kg/mm ² (isolamento), ≧ 2,5 kg/mm ² (guaina)

Allungamento a rottura ≧ 280%(isolamento), ≧ 410%(guaina)

Applicazione:

Adatto per la luce della torre di servizio pesante

Manuale del prodotto

Nome prodotto: cavo a spirale

Tensione nominale: 300/300V

Temperatura nominale: 90 ℃

Standard di riferimento e base di progettazione: IEC 60228, VW 50123, EN 50363-10-2, EN 50525-2-12: 2011

Colore core: nero, rosso, bianco, verde, grigio, marrone, arancione, giallo

Colore della guaina: superficie nera leggera

Contenuto stampato: no

Vantaggi

Apparecchiature di produzione e test più di 100 set.

R&Ingegneri D.: 12

I team di gestione hanno più di dieci anni di esperienza lavorativa nel settore dei cavi.

OEM/ODM disponibile

1. Supporto per stampare il tuo logo/marchio sul cavo.

2. La tua buona idea per il cavo e il pacchetto sono disponibili.

Cavo arrotolato (noto anche come: cavo a spirale)

È necessario utilizzare cavi a spirale in quasi tutti i settori. Sia in comunicazione (telefono, radio), tecnologia medica, industria della locomotiva elettrica, ingegneria meccanica o industria dell'illuminazione, i cavi a spirale sono utilizzati ovunque. Se si utilizzano cavi PVC e PUR, il colore del cavo a spirale può essere coordinato con il colore dell'oggetto nella maggior parte dei casi. Allo stesso tempo possiamo anche fornire: cavo a spirale schermato, cavo arrotolato per strumentazione, cavo arrotolato per alimentazione automobilistica, cavo arrotolato per l'alimentazione del trasformatore, cavo arrotolato per apparecchiature elettromeccaniche su larga scala, cavo arrotolato per l'alimentazione della lavatrice.

1.PVC Cavo arrotolato: Alta economia, bassa resistenza meccanica e chimica, elasticità media. È adatto per l'installazione e l'uso nel settore della luce, nel computer e in altre occasioni.

2. Cavo a spirale PUR: Buona elasticità. Ha eccellenti proprietà meccaniche e chimiche, in particolare resistenza al freddo, resistenza all'olio, resistenza alle intemperie, resistenza all'abrasione e resistenza alla lacrime. È adatto per l'uso nella produzione di macchinari, strumenti elettrici e altre occasioni. È la soluzione migliore nella maggior parte delle aree di applicazione.

3. PU PU PUR SCHECCOLATO CAVO: Ha eccellenti proprietà chimiche. Particolarmente resistente a freddo, olio, tempo, abrasione e lacerazione. La struttura di schermatura generale a spirale può resistere a tutti i tipi di interferenza elettromagnetica. Particolarmente adatto a tutte le occasioni che richiedono uno spazio di installazione minimo, come cure mediche, semiconduttori e chip.

Materiali a spirale

Il cavo arrotolato dal cavo Fengy Shanghai è disponibile con i seguenti materiali:

Conduttore: filo di rame a filo fine, filo di rame senza ossigeno

Isolamento del conduttore: TPE/PE/PVC/TPE-E

Nastro di avvolgimento: Speciale imbottitura non tessuta

Materiale della giacca esterna: TPU/PUR/TPE-E/PVC

Scudo: scudo avvolto in rame/alluminio stabile

Colore della guaina esterna: Black/Nero/Orange/Purple (specifiche speciali possono essere prodotte in base alle esigenze del cliente).

Temperatura di lavoro: Resistenza a freddo-35 ℃; Resistenza alla temperatura entro +90 ℃

Gamma di produzione: Sezione standard: 0,03 ～ 4 metri quadrati (è possibile produrre specifiche speciali in base ai requisiti del cliente).

Numero di core: 1 ～ 37 (Speciali specifiche possono essere prodotte in base alle esigenze del cliente).

Processo di produzione dei cavi arrotolati

A. Preparazione del materiale lineare

1. Conduttore di nucleo a filo come richiesto (diametro a filo singolo, numero di fili, rame-preparato di materiale, filo di lamina di rame, rame stagno, ecc.)

2. Tirare il filo del nucleo (dimensione dell'ID del filo del nucleo, colore del filo del nucleo, materiale PVC, PP, PE)

3. Filo core intrecciato (coppia singola, coppia attorcigliata, coppia accoppiata)

4. Se aggiungere un filo di terra

5. Se aggiungere il nucleo rinforzato (corda piena, filo di cotone, filo di nylon, filo vescicale giallo, corda di plastica, ecc.)

6. Se aggiungere uno strato di schermatura e uno strato impermeabile (carta di schermatura in alluminio, carta impermeabile, a prova di umidità)

7. Aggiungi lo strato di avvolgimento come richiesto (rame nudo, rame in scatola, filo in alluminio)

8. Quitt esterno (PVC, PU, TPU, PUR)

B. Baking del filo di molla

1. Avampare il filo sulla bobina, controllare la lunghezza della bobina, la lunghezza di entrambe le estremità

2. Correggi entrambe le estremità con i morsetti, imposta l'angolo come richiesto (90 gradi, 180 gradi)

3.Granna gli scaffali,

4.Push in forno e riscaldate (temperatura)

5. Impostazione della temperatura constatante, (tempo di impostazione)

6. Raffreddamento, (raffreddamento ad aria, raffreddamento ad acqua)

7. Vai offline,

8. Linea di recupero

9.Measure, cravatta, pacchetto (organizza, taglio e confezionamento come richiesto)

Quali sono le applicazioni del cavo a spirale?

Il cavo a spirale può essere utilizzato in una matrice di campi. Diverse settori come vendita al dettaglio, medico, dentale, comunicazioni, robotica, elettronica, tra gli altri, utilizzano questi corde ricci di rinculo nelle loro varie macchine e attrezzature. Molti gadget ed elettrodomestici come unità GPS e refrigeratori alimentati si affidano a un cavo a spirale flessibile per funzionare correttamente. Dalle catene chiave comuni ai dispositivi medici specializzati, le applicazioni del cavo a spirale sono praticamente illimitate. Ecco alcuni esempi di macchine e dispositivi che utilizzano un cavo a spirale:

Gruppi di cavi di telecomunicazione

Contrappenti di produzione automobilistica

Ingranaggi per porte da garage

Attrezzatura militare

Telefoni

Porte rotanti

Dispositivi medici

Attrezzatura di prova

Attrezzatura per la movimentazione

Audio e video

Industriale

Robotica

Defibrillatori cardiaci

Caricabatterie per auto cellulari

Unità GPH (Global Positioning System)

Trattore-rimorchio

Macchine per la creazione di gelati industriali

Rilevatore radar

Qual è il prezzo del cavo a spirale?

Cari clienti Il prezzo dipendeva dagli aspetti sotto:

Quantità impegnativa: quanti PC?

Specifiche del cavo: quanti fili/core e ogni sezione del filo?

Materiale della guaina per cavi?

Diametro della bobina a spirale d =?

Lunghezza della bobina a spirale l =?

Ogni lunghezza di fine l1 =? L2 =?

Puoi fare riferimento alla foto delle specifiche di seguito:

Posso ottenere un campione gratuito prima di effettuare l'ordine?

Se la nostra fabbrica ha il cavo a spirale di specifica simile in stock come è necessario, la commissione del campione è gratuita, devi solo sostenere il costo di spedizione. I campioni possono essere forniti entro 3 giorni.

In caso contrario, è necessario sostenere sia la commissione dei campioni che il costo di spedizione.

Si prega di notare che il costo del campione verrà restituito quando il tuo ordine di massa è più di 2000 USD.

Il campione ha bisogno di 1-2 settimane per personalizzare.

Qual è il moq del cavo a spirale?

Normalmente è 100pc, ma anche a seconda della lunghezza del cavo a spirale di cui hai bisogno.

Spedisci a livello internazionale?

Sì, spediamo in tutto il mondo.

Quanto costerà la spedizione?

Le nostre tariffe di spedizione si basano su:

1. Il peso totale del tuo ordine (incluso il pacchetto)

2. Il tuo indirizzo dettagliato

Qual è il tempo di consegna del cavo a spirale?

Per alcune specifiche standard che abbiamo un filo dritto in stock il tempo di consegna è di circa 7 giorni.

Per alcune specifiche personalizzate che senza filo dritto in stock il tempo di consegna è di circa 14 giorni.

Il mio pacco avrà il monitoraggio?

Sì, il numero di tracciamento ti aggiornerà una volta organizzata la spedizione.

In quale modo di pagamento supportare per il cavo a spirale?

Supporto della nostra azienda a/Western Union/PayPal/Alibaba Credit Garance Order

Il cavo a spirale può essere assemblato con connettori diversi?

Decisamente. Se i nostri clienti ci chiedono di aiutarli a assemblare il connettore, lo faremo e renderemo questo cavo adatto alla sua applicazione prevista.

Ogni cavo viene testato per garantire che l'utente finale possa integrare rapidamente e facilmente il prodotto nel loro sistema complessivo.

Il cavo a spirale è adatto all'uso esterno?

Sì, il cavo a spirale è una resistenza UV.

Puoi produrre il cavo a spirale secondo la mia richiesta?

Sì, la nostra fabbrica potrebbe personalizzare il cavo a spirale in base alle esigenze dei nostri clienti.

Qual è il modo di spedizione fornito per il cavo a spirale?

A seconda delle tue esigenze. La spedizione via aria/mare/ferrovia funziona per noi.

Non ho un agente di spedizione in Cina, puoi per favore organizzare la consegna per me?

Sì, la nostra azienda potrebbe organizzare la consegna per te. Potremmo organizzare la consegna tramite il nostro conto espresso o possiamo consentire al nostro agente di spedizione di organizzare la spedizione per noi.

Come si assicura la qualità del mio ordine?

La nostra azienda organizza la produzione rigorosamente in conformità con il sistema di gestione della qualità. Effettuare un monitoraggio di qualità efficace sul processo di produzione del prodotto per garantire che tutti i prodotti siano qualificati e di eccellente qualità.

Qual è il tuo metodo del pacchetto?

Di solito, sono i cartoni, per Big Cable useremo il tamburo di legno.

Garanzia

I termini e le condizioni di garanzia devono essere rigorosamente osservati.

Se è il nostro problema di qualità, ti permetteremo il trasporto merci per sostituire i cavi.

La tua fabbrica può regolare le specifiche del cavo a spirale nel mio prossimo ordine?

Sì, ovviamente. Se vuoi regolare le specifiche del cavo a spirale in base al tuo bisogno effettivo, possiamo regolarlo nel tuo prossimo ordine.

Trovo che l'isolamento del cavo a spirale sia troppo sottile, puoi renderlo più spesso la prossima volta?

Ok, nessun problema. Seguiremo le istruzioni per regolare le specifiche di conseguenza.

Domande

Cos'è un cavo a spirale?

Il cavo a spirale è un cavo che può essere esteso e tornerà alla forma contratta originale minimizzando lo stress sul filo. Il cavo a spirale è anche comunemente indicato come un cavo a spirale o un cavo riccio.

Qual è la durezza del cavo TPU?

Vari fattori che influenzano la durezza di un cavo a spirale. Il cavo a spirale TPU ha una giacca con durezza da 60A a 80D di solito.

Il cavo a spirale TPU ha eccellenti proprietà fisiche e meccaniche.

Resistenza alla trazione>25MPA

Allungamento a pausa>300%

Lacerare la forza>40n/mm

Vantaggi del cavo a spirale?

Il cavo a spirale offre una varietà di vantaggi dall'alta flessibilità alla robustezza alle capacità di risparmio spaziale. Il cavo della bobina è offerto da Shanghai Fengy Cable in diverse dimensioni AWG, tipi di schermatura e materiali della giacca esterna che possono soddisfare le esigenze specifiche. I cavi a spirale Fengy Shanghai sono flessibili, resistenti e versatili.

I cavi possono essere estesi fino a cinque volte la loro lunghezza arrotolata.

Il materiale più usato è PU/TPU. PU/TPU è un elastomero poliuretano termoplastico (TPU), un polimero ad alto molecolare non tossico ed ecologico. Ha il vantaggio come alta forza, buona tenacità, resistenza all'abrasione, resistenza al freddo. Resistenza ad alta temperatura, resistenza all'olio, resistenza all'acqua, resistenza all'invecchiamento, resistenza alle intemperie e altre caratteristiche. Allo stesso tempo, è un po 'impermeabile e permeabilità all'umidità, antivento, a prova di freddo, antibatterico, prole per la muffa, calore, antimicrobico, cavo flessibile ecologico, resistenza ai raggi UV e rilascio di energia. La sua gamma di durezza è 50 A-82D.

Qual è la funzione del cavo a spirale?

Il cavo bobina può essere prodotto in una gamma di funzioni, da un semplice connettore di plastica flessibile a un cavo bobina con tre dozzine di conduttori. È possibile realizzare altro cavo a spirale per trasportare energia, segnale o può essere miscelato. Possiamo anche produrre cavo bobina utilizzando cavi coppie intrecciati per velocità dati ad alta velocità.

Perché usare un cavo a spirale?

Il cavo bobina offre una serie di benefici rispetto ad altri tipi di cavo. Il cavo bobina è flessibile e progettato per allungare e recuperare la lunghezza originale. Ciò consente una lunghezza aggiunta durante l'uso in un'applicazione specifica con il risparmio di spazio aggiunto quando non in uso.

Qual è la lunghezza estesa di un cavo a spirale?

Il calcolo tipico per la lunghezza estesa di un cordone a spirale è da 3 a 5 volte grande della lunghezza retratta.

Cosa fa un cavo a spirale?

Sebbene potremmo non esserne consapevoli, il cavo arrotolato svolge un ruolo enorme nella nostra vita quotidiana. Dai caricabatterie che utilizziamo per i nostri telefoni alle macchine mediche che mantengono le operazioni ospedaliere in modo senza intoppi, una miriade di dispositivi usano cavi ricci per funzionare nel modo in cui sono destinati. Non possiamo davvero sottovalutare il valore che le corde ricci apportano alle nostre vite. Senza questo cordone apparentemente semplice, molti dei progressi tecnologici che abbiamo oggi potrebbero non esistere.

Se ti guardi intorno a casa, probabilmente vedrai una dozzina di esempi a cui non hai mai pensato - tutto reso possibile con l'onnipresente cavo a spirale. Dal cablaggio interno per frigoriferi, cavi telefonici, altoparlanti, caricabatterie per telefoni cellulari, cavi HDMI e cavi di dati/rete, i cavi ricci offrono una soluzione durevole per risparmiare spazio per domare le esigenze elettriche, segnale e dati dell'elettronica intorno a noi.

Come funziona un cavo a spirale?

Il cavo arrotolato ha una forma a molla che consente loro di piegarsi e allungare con una sollecitazione minima sui fili interni. Il cavo della bobina può in genere essere esteso a una lunghezza più volte maggiore della loro lunghezza di riposo, ma tornare alla loro lunghezza originale, rendendoli adatti a situazioni che richiedono una vita flessibile estrema e un movimento ripetitivo.

Che vantaggio ha un cavo a spirale su un cavo dritto?

I cavi a spirale sono pensati per essere estesi e ritirati centinaia di migliaia di volte senza rompere. Questa durata li colloca in prima linea di alcune applicazioni davvero vitali come con i primi soccorritori, la produzione militare e industriale. Successivamente, il cavo a spirale offre un design per risparmiare spazio. Con la crescente complessità dei sistemi elettrici di oggi, i vincoli di spazio richiedono parti che possono essere utilizzate in modo efficiente mentre occupano la minima quantità di spazio possibile. Infine, i cavi a spirale forniscono efficienza e organizzazione nella progettazione perché possono trasportare contemporaneamente molti tipi di segnale: potenza e dati all'interno dello stesso sistema. Questo salva

spazio in un ambiente stretto e rende la trasmissione di dati e/o elettricità molto più efficiente rispetto a più cavi.

Perché è la spirale del filo del telefono?

I tre motivi hanno deciso perché il filo del telefono è a spirale:

1. È conveniente prendere il telefono poiché il filo del telefono stesso è relativo a lungo

2. Prattico usando la funzione: la forma a spirale è proprio come una molla che è brava a allungarsi e ridurre

3. Ricezione del segnale BETTER: tale disegno tende a trasmettere fluentemente il segnale

La denominazione dei cavi a spirale

La denominazione completa dei cavi a spirale è generalmente più complicata, quindi le persone a volte usano un nome semplice (di solito un nome di categoria) combinato con le specifiche del modello per sostituire il nome completo, come "rvut3*0,5" che rappresentano cavo a spirale PUR isolato in PVC 3 core 0,5 quadrati.

R: sta per la struttura del conduttore morbido. I cavi a spirale generalmente adottano una struttura di conduttore morbida con una buona flessibilità.

V: rappresenta il materiale dello strato isolante, materiale isolante in PVC.

U: Rappresenta il materiale dello strato di guaina, il materiale della guaina PUR.

T: indica una primavera, cioè una spirale.

Numero "3": indica che il numero di fili isolati è 3

Il numero "0,5": indica un conduttore di rame il cui numero quadrato di sezione trasversale del conduttore del filo isolato è 0,5 quadrati.

Note di terminologia

Ci sono vari termini utilizzati nell'industria dei cavi di filo relativi a questo cavo.

Includono:

Cavo a spirale

Cavo a spirale

Cavo riccio

Corda a spirale

Cordone riccio

Cavo riccio

Cavo bobina personalizzato
