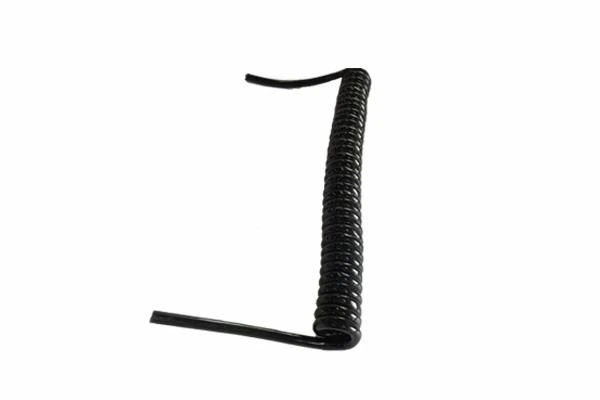

Cavo a spirale a spirale
Resistenza alla flessione, resistente all'usura, impermeabile, ampiamente utilizzata nelle attrezzature industriali di automazione e al braccio robotico.
Materiale
Conduttore: fili di rame
Isolamento: miscela in PVC
Giacca: TPU
Colore della guaina: nero, luce
Avvolgimento: tessuto non tessuto
Riempimento: striscia in PVC
Cavo a spirale a spirale | Produttore di cavi a spirale a spirale | Fornitori di cavi a spirale a spirale |
Caratteristiche
5 volte di lunghezza della molla originale, elasticità estremamente elevata, anti-invecchiamento, resistenza alle intemperie, resistenza alla torsione.
Parametri tecnici
Core/Core Sezione: 3*16awg
Diametro esterno a spirale: 35 ± 2,0 mm
Lunghezza della bobina a spirale l = 300 ± 20 mm
Ogni lunghezza di estremità = L1 = L2 = 100 ± 20 mm
Direzione: cablaggio giusto
Colore filo del nucleo: personalizzabile
Resistenza DC Max.Conductor a 20 ℃ (ω/km)
Resistenza alla trazione ≧ 1,5 kg/mm2 (isolamento), ≧ 2,0 kg/mm2 (guaina)
Allungamento a rottura ≧ 200%(isolamento), ≧ 300%(guaina)
Applicazione
Automazione industriale di automazione, braccio robot
Manuale del prodotto
-Mame del prodotto: cavo a spirale
-Il Tensione: 300/300V
-Ferate di temperatura: 70-90 ℃
Standard: UL758-2008
Articolo | Valore | |
Conduttore | materiale | fili di rame |
Sezione | 1.31mm 2 | |
struttura | 85/0.14mm | |
Diametro esterno | 1.5mm | |
Isolamento | materiale | PVC |
Il punto più sottile di | 0.7mm | |
spessore standard | 0.54mm | |
Diametro esterno | 2,9 ± 0,1 mm | |
Gruppo via cavo | direzione | Cablaggio giusto |
riempimento | Striscia in PVC | |
avvolgere | tessuto non tessuto | |
Diametro esterno | 6,4 ± 0,1 mm | |
Articolo | Valore | |
Scudo | materiale | / |
scudo filo | / | |
istruzioni | / | |
densità | / | |
Guaina | materiale | TPU |
Il punto di spessore più sottile | 1.0mm | |
spessore standard | 0.76mm | |
Diametro esterno | 8,4 ± 0,5 mm | |
Spirale | Diametro esterno （d） | 35 ± 2,0 mm |
lunghezza （l） | 600 ± 20 mm | |
Inizio （L1） | 100 ± 20 mm | |
Fine （L2） | 100 ± 20 mm | |
Articolo | Valore | ||
La più grande resistenza a CC del conduttore (20 ℃) ≯ | 14,7Ω/km | ||
Test VoltageAc | 1000V/1min | ||
Articolo di prova | isolamento | guaina | |
Prima dell'invecchiamento | resistenza alla trazione | ≧ 1,0 kg/mm 2 | ≧ 2,0 kg/mm 2 |
rompere l'allungamento | ≧200% | ≧300% | |
Condizione di invecchiamento | 110 ± 2 ℃ x168h | ||
Dopo l'invecchiamento | tasso di cambio di resistenza alla trazione | ≧ 70% del valore originale | ≧ 65% del valore originale |
rompere il tasso di cambio di allungamento | ≧ 70% del valore originale | ≧ 65% del valore originale | |
Test di combustione | VW-1, FT1 | ||
Sezione | Cavo a spirale |
Colore filo core: rosso, bianco, nero
Colore del cavo: nero chiaro
Stampa: secondo la richiesta del cliente
